Drahtwalze W130E Durston

Durston Drahtwalze DRM W130E mit Seitenverlängerungen

Die DRM W130E von Durston Tools ist eine handbetriebene Drahtwalze aus der bewährten DRM Serie, ausgelegt ausschließlich für das Walzen von Draht. Die Modellbezeichnung beschreibt die Ausstattung: „W130" steht für Drahtwalzen mit 130 mm Walzenbreite und „E" für die seitlichen Walzenverlängerungen.

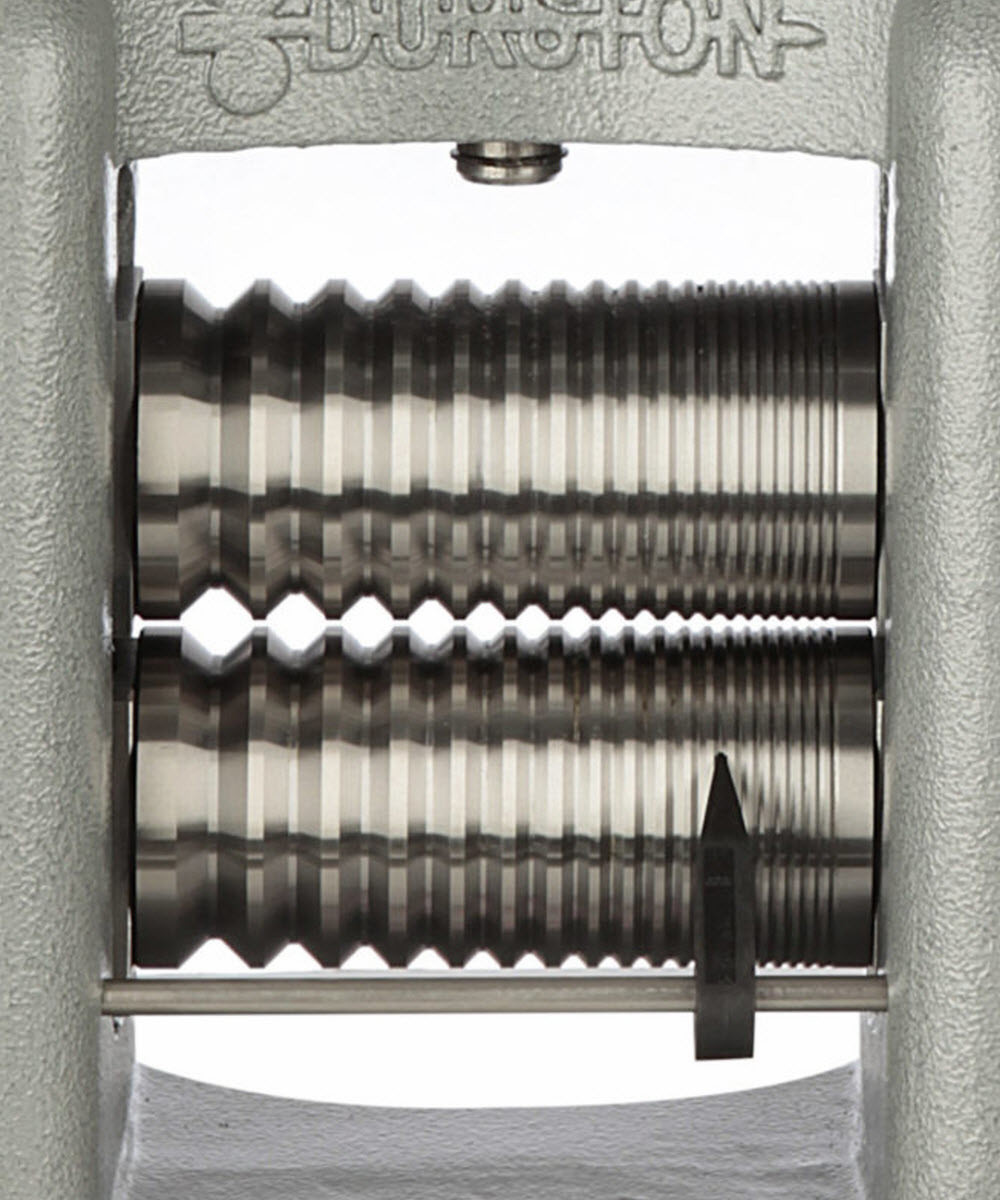

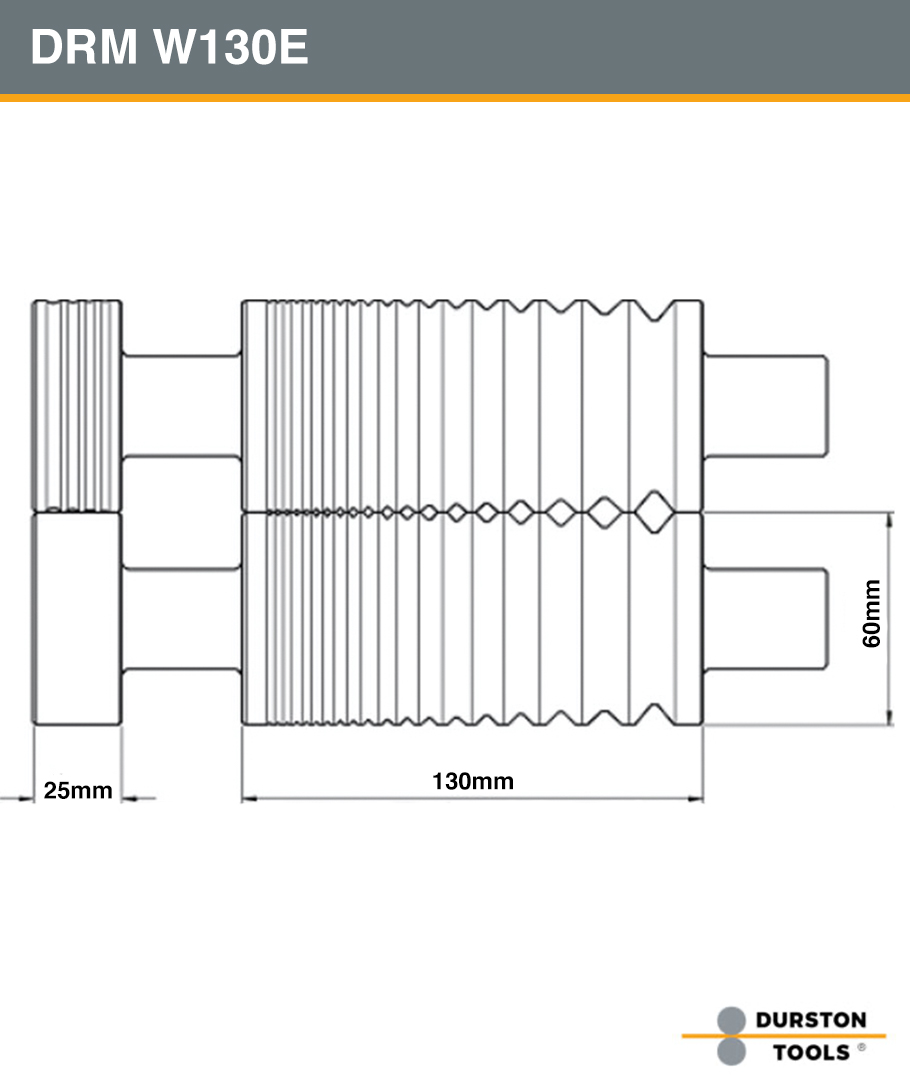

Die Hauptwalzen mit 60 mm Durchmesser sind über die gesamte Breite mit 19 Vierkantdrahtrillen von 8 mm bis 1 mm versehen. Die fein abgestufte Rillenfolge ermöglicht ein schrittweises, gleichmäßiges Reduzieren von Vierkantdraht. Die angegebenen Rillengrößen gelten bei vollständig geschlossenen Walzen, durch Öffnen des Walzenspalts lassen sich auch größere Querschnitte walzen.

Die seitlichen Walzenverlängerungen sind serienmäßig mit 4 Halbrundrillen von 4 mm bis 1,5 mm ausgestattet, zum Beispiel für die Herstellung von Ringschienen. Zum Lieferumfang gehört außerdem eine glatte Verlängerungswalze. Optional sind weitere Verlängerungswalzen mit anderen Profilen erhältlich.

Die W130E arbeitet mit Direktantrieb ohne Untersetzungsgetriebe, eine Kurbelumdrehung entspricht also einer Walzenumdrehung. Die selbstschmierenden Lager sind wartungsfrei. Der Walzenspalt wird über ein kalibriertes Handrad an der Oberseite eingestellt. Wie bei allen Walzen der DRM Serie besteht der Rahmen aus massivem Gusseisen, die Walzen sind induktionsgehärtet auf 64 HRC. Das sorgt für hohe Stabilität und eine lange Lebensdauer im professionellen Werkstatteinsatz.

Für einen sicheren Betrieb sollte die Walze fest auf einem geeigneten Walzenständer oder einer stabilen Werkbank montiert werden. Bei größeren Querschnittsreduzierungen empfiehlt sich das Ausglühen des Materials zwischen den einzelnen Walzdurchgängen.

Technische Daten:
- Modell: Durston DRM W130E
- Serie: DRM 130
- Ausführung: Drahtwalze (Vierkant, Halbrund über Seitenverlängerungen)
- Antrieb: Direktantrieb, ohne Untersetzungsgetriebe
- Walzendurchmesser: 60 mm
- Walzenbreite: 130 mm
- Max. Drahtstärke: 8 mm
- Vierkantdrahtrillen: 19 Rillen, 8 mm bis 1 mm
- Rillengrößen in mm (bei geschlossenen Walzen): 1 / 1,05 / 1,1 / 1,15 / 1,2 / 1,35 / 1,5 / 1,7 / 1,9 / 2,2 / 2,5 / 3 / 3,4 / 3,9 / 4,5 / 5,2 / 6 / 7 / 8
- Seitenverlängerungen: 4 Halbrundrillen in 4 / 3 / 2 / 1,5 mm, zusätzlich glatte Verlängerungswalze
- Lager: selbstschmierend, wartungsfrei
- Rahmen: massives Gusseisen
- Walzen: induktionsgehärtet, 64 HRC
- Walzenspalteinstellung: kalibriertes Handrad
- Abmessungen (L x B x H): 335 x 220 x 365 mm
- Gewicht: ca. 36,8 kg
- Hersteller: Durston Tools, gefertigt in Großbritannien
