Profilschnittlehre Cathara
Produktnummer:
4540072
Verpackungseinheit:
1
Lieferzeit ca. 2 Wochen
| Artikelname: | Scharnierkaliber |
|---|---|
| Außenmaß Breite mm: | 61 |
| Außenmaß Höhe mm: | 12 |
| Außenmaß Länge: | 94 |
| Bruttogewicht Gramm: | 404.00 |
| Marke: | Cathara |
Herstellerinformationen
Name: Cathara-Design
Straße: Zehntstr. 7
Ort: 41569 Rommerskirchen
Land: DE
E-Mail: mail@cathara.com
Telefonnummer: 02182 871878
Produktinformationen "Profilschnittlehre Cathara"
Deutsche Präzisions-Schnittlehre mit den Standardwinkeln 90°, 45° und 30°. Bedingt durch das vielseitige Zubehör kann mit dieser Profilschnittlehre designorientiert gearbeitet werden.
Die Profilschnittlehre aus durchgehärtetem, hoch legiertem Werkzeugstahl wird zum Absägen von Profilen, dem präzisen winkeligen Feilem, dem Biegen von Drähten (wiederholungsgenau) und zum Einspannen kleiner Werkstücke bis 27 mm genutzt.
Für die Profilschnittlehre haben wir viele sinnvolle Zubehöre im Sortiment. (Siehe Anwendungsfotos)
Die Profilschnittlehre aus durchgehärtetem, hoch legiertem Werkzeugstahl wird zum Absägen von Profilen, dem präzisen winkeligen Feilem, dem Biegen von Drähten (wiederholungsgenau) und zum Einspannen kleiner Werkstücke bis 27 mm genutzt.
Für die Profilschnittlehre haben wir viele sinnvolle Zubehöre im Sortiment. (Siehe Anwendungsfotos)
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Produktgalerie überspringen
Winkelanschlag Cathara
Artikel-Nr.: 4540073
Präzisionssägeauflage Cathara
Artikel-Nr.: 4540074
Polsterbacken Cathara
Artikel-Nr.: 4540075
Verlängerungsschrauben Cathara
Artikel-Nr.: 4540076
Multifunktionsklemme Cathara
Artikel-Nr.: 4540077
Längenanschlag Cathara
Artikel-Nr.: 4540078
Profilspannvorrichtung Cathara
Artikel-Nr.: 4540079
Längenanschlagadapter Cathara
Artikel-Nr.: 4540088
Zubehör (optional)

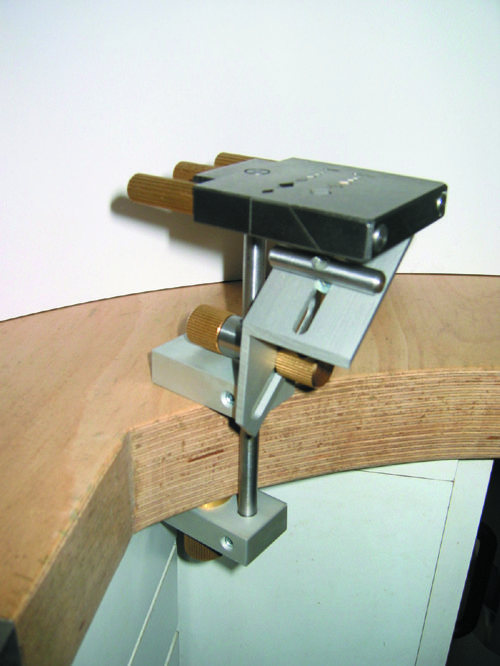

Für stufenlose Winkelmöglichkeit (15° - 90°). Es kann jeder beliebige Winkel für ein Profil / Material immer wieder reproduziert werden.
Dient als Auflage zum Sägen von Blech. Präzises Sägen von Konturen und linerares Sägen ist ohne Ermüdung möglich. Die Einspannung bzw. Befestigung erfolgt über die Multifunktionsklemme 4 540 077. Die 5 mm starke Werkzeugstahlplatte ist durchgehärtet, sodass sie nicht angesägt werden kann.

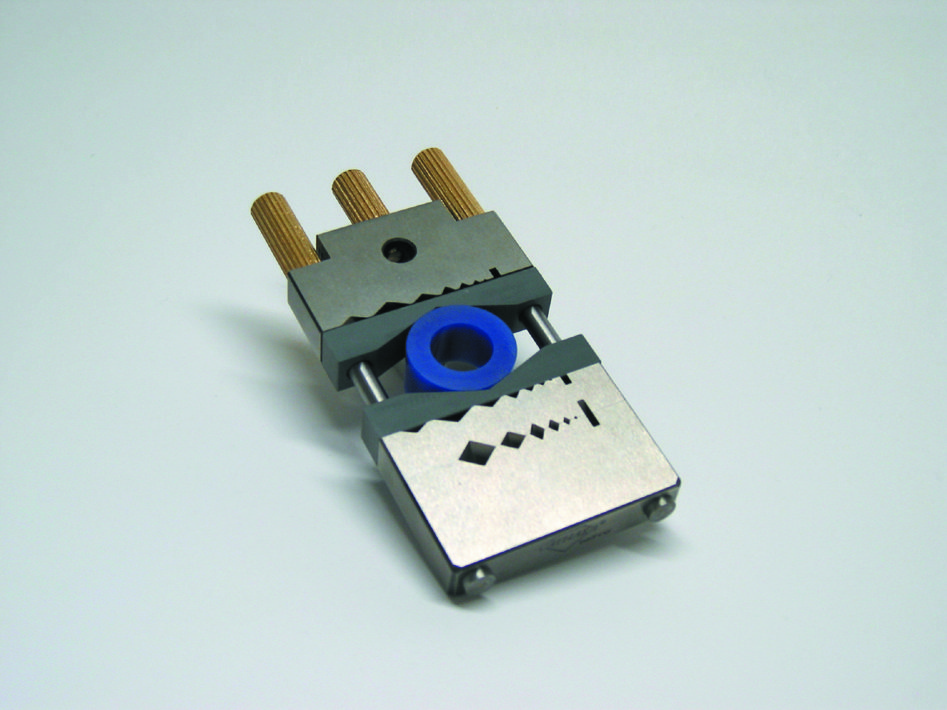

Aus Hart PVC, einseitig gummiert. Sie sind zum Einspann in die Profilschnittlehre 4540072 gedacht, sodass auch weiche Werkstücke eingespannt werden können, ohne dass kratzempfindliche Oberflächen (z.B. gewickelte Drähte) berschädigt werden. Ebenso zum Spannen von Werkstücken, deren Profil der Schnittlehre hinderlich wäre (Wellblech).
Durch das Wechseln der Verlängerungsschrauben kann die Spannmöglichkeit der Profilschnittlehre 4 540 072 vergrößertwerden, bis zu 45 mm.

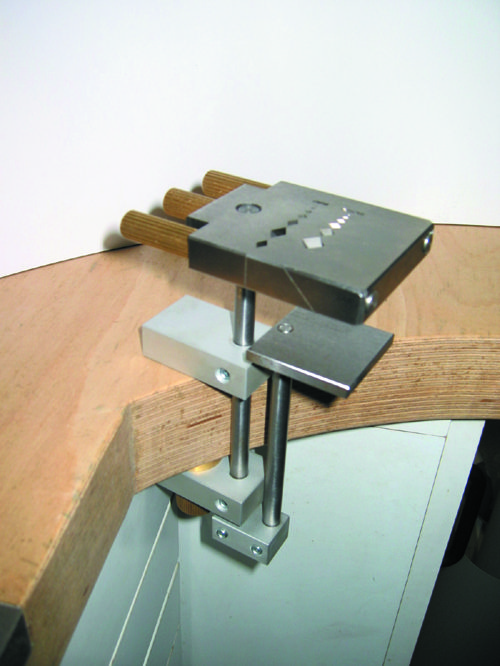

Zur Befestigung der Präzisionsägeauflage 4 540 074, zur Aufnahme der Profilschnittlehre 4 540 072 und zum Befestigen des Längenanschlags 4 540 078 bzw. des Winkelanschlags 4 540 073 an einem Tisch.

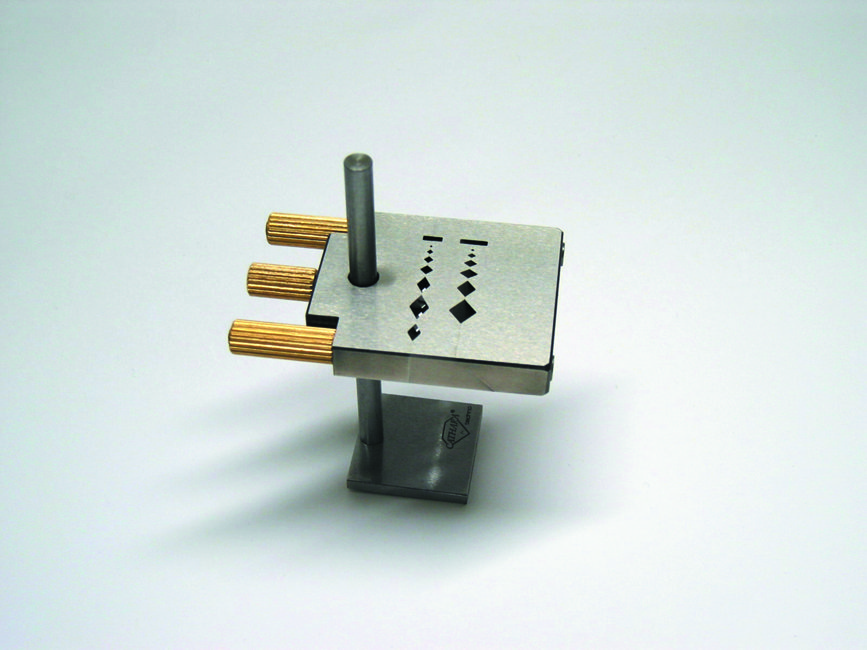

Durch die Befestigung in der Profilschnittlehre 4 540 072 und der Multifunktionsklemme 4 540 077 kann immer wieder ein und dieselbe Länge (bis zu 100 mm) eines Profiles / Materiales erzeugt werden.
Die Profilspannvorrichtung dient dem freihändigen, schnellen und häufigen Absägen von Profilen. Zur Benutzung benötigt man die Multifunktionsklemme 4 540 077 und die Präzisionsauflage4 540 074. Es können Profile bis zu einem Ø von 14 mm abgesägt werden.
Eine Querbohrung von Ø 8 mm in der Schnittlehre dient zur Aufnahme von Anschlägen, wenn mit ihr einhändig haltend gearbeitet wird. Durch die Multifunktionsklemme am Werkbrett befestigt ist diese Bohrung blockiert. In diesem Fall bietet der Längenanschlagadapter eine weitere Bohrung und somit die Möglichkeit den Längenanschlag zusätzlich ab der Klemme zu befestigen.
